| Place of Origin: | China |
| Brand Name: | SHIMEI |
| Certification: | MA |
| Model Number: | CMS1-4500/55 |
| Minimum Order Quantity: | 1 set |
|---|---|
| Price: | USD100000-USD150000 |
| Delivery Time: | 30 working days |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 5 set per week |
| Application: | Can Be Widely Used In Coal Mining, Non-ferrous Metals, Hydropower Construction, Municipal Engineering, Nuclear Industry, Geology, Military Engineering Construction And Other Systems Of Gas Exploration And Drainage, Water Discharge, Anchoring, Geological Ex | Structure: | Single Boom |
|---|---|---|---|
| Drilling Dia.: | φ75-φ133 | Drilling Depth: | 300m |

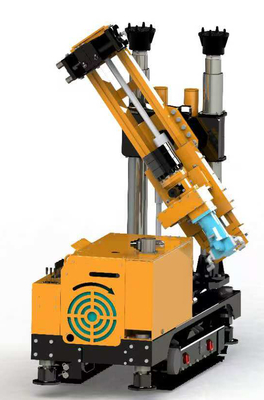

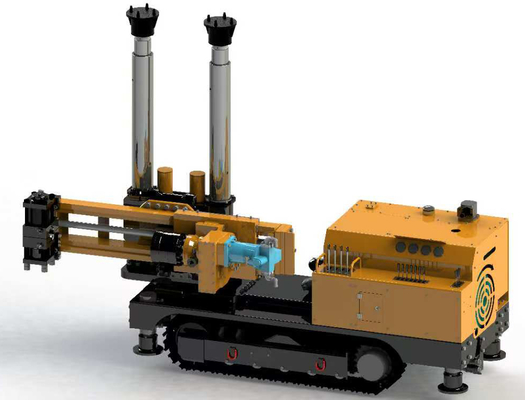

Шахтная буровая установка для глубокого буренияCMS1-4500/55 приводится в действие электродвигателем, два гидравлических мотора приводит в действие гусеничный ход, поршневой насос переменного рабочего объёма приводит в действие бур, управляемый коробкой редуктора. Данное оборудование предназначено для использования в угольных шахтах и подходит для использования композитных буровых наконечников в стабильных угольных пластах средней твердости на глубине до 400 м и конечным диаметром отверстия менее 200 мм с почти горизонтальным дренажом газа. Оборудование состоит из рабочего механизма, панели управления, блока каретки, ходового механизма, гидравлической системы, электросистемы и т. д.
Шахтная буровая установка для глубокого буренияCMS1-4500/55 представляет собой новое поколение бурового оборудования на гусеничном ходу и может использоваться для разведки воды, разведки газа, разведки разломов, обрушения кровли, закачки воды и т. д. Оборудование в основном предназначено для концентрированного бурения в мягких породах или угольных пластах, где требуется принятие мер по предотвращению выбросов в забое, а также подходит для других случаев. Оборудование имеет такие характеристики, как компактная конструкция, быстрое срабатывание, хорошая маневренность, полный функционал, хорошие показатели безопасности, широкая сфера применения. Помимо выполнения работ по разведке воды и газа, также можно производить бурение сложных пластов. В сочетании с обычной расширительной буровой головкой и другими буровыми инструментами можно производить роторное бурение.
Данная буровая каретка имеет следующие достоинства:
1. Безопасная работа, очевидное облегчение интенсивности физического труда персонала, подходит для ведения работ в горизонтальных и наклонных выработках;
2. Компактная конструкция, полностью гидравлическое управление, еще более быстрое срабатывание, гусеничный ход, удобство перемещения, хорошая маневренность, экономия времени и сил;
3. Высокий крутящий момент силовой головки в буровом станке, высокая скорость вращения, значительное повышение эффективности работы, а также наличие элементов для монтажа и раскручивания бурильных штанг, снижение трудозатрат оператора.
III. Основные технические параметры
Таблица 1. Основные технические параметры CMS1-4500/55
| Параметр | Единица | CMS1-4500/55 | |||
| Характеристики оборудования целиком | Количество манипуляторов | 1 | |||
| Диапазон действия (ширина × высота) | Мм | 2000×2100 | |||
| Минимальный радиус поворота в рабочем состоянии | Мм | 2500 | |||
| Габариты в рабочем состоянии (длина × ширина × высота) | Мм |
3310 × 1100× 2200(±50) |
|||
| Диаметр бурения | Мм | 75-133 | |||
| Глубина бурения | М | 300 | |||
| Давление воды для промывки | МПа | 0,6-1,2 | |||
| Используемая бурильная штанга | Мм | бурильная штанга круглого сечения φ63.5(стандартная комплектация), | |||
| Вес | Кг | 5500 | |||
| Удельное давление на грунт | МПа | 0,07 | |||
| Расстояние до поверхности земли | Мм | 220 | |||
| Рабочее напряжение | В | 660/1140 | |||
| Рабочая сила тока | А | 59.4/34.4 | |||
| Пусковой ток | А | 300/170 | |||
|
Шум
|
Уровень звуковой мощности | дБ (А) | 125 | ||
| Уровень звукового давления при работе (расстояние до гироскопа около 1,5 м) | дБ (А) | 95 | |||
| Установленная мощность | кВт | 55 | |||
| Поворотный механизм | Типовые характеристики | Гидравлический двигатель | |||
| Номинальный вращающий момент | Н·м | 4000 | |||
| Номинальная скорость вращения | Об/мин | 70 | |||
| Номинальное рабочее давление | МПа | 24 | |||
| Номинальный рабочий поток | Л/мин | 125 | |||
| Максимальное рабочее давление | МПа | 25 | |||
| Максимальный рабочий вращающий момент | Н·м | 4500 | |||
| Скорость вращения при максимальном вращающем моменте | Об/мин | 60 | |||
| Толкающее устройство | Типовые характеристики | Гидроцилиндры с направляющими | |||
| Рабочее давление | МПа | 25 | |||
| Рабочий поток | Об/мин | 29 | |||
| Ход толкания | Мм | 850±5 | |||
| Длина толкающего устройства | Мм | 2300 | |||
| Сила толкания | кН | 120 | |||
| Усилие подъема | кН | 120 | |||
| Скорость толкания (проходки) | м/мин | 30 | |||
| Скорость обратного хода без нагрузки | м/мин | 30 | |||
| Вертикальный угол | (°) | ±90 | |||
| Угол разворота | (°) | ±180 | |||
| Высота горизонтального подъема | Мм | 1000 | |||
| Ходовой механизм | Вид хода | Гусеничный | |||
| Вид приводного механизма | Гидравлический электропривод | ||||
| Рабочее давление | МПа | 20 | |||
| Рабочий поток | Л/мин | 40 | |||
| Скорость хода | м/мин | 12 | |||
| Способность преодолевать подъемы | (°) | ±15 | |||
| Ширина башмака гусеницы | Мм | 230 | |||
| Насосная станция | Номинальное рабочее давление | МПа | 28/26 | ||
| Номинальный рабочий поток | Л/мин | 105/41 | |||
| Электродвигатель | Номинальная мощность | кВт | 55 | ||
| Номинальное напряжение | В | 660/1140 | |||
| Номинальная сила тока | А | 59.4/34.4 | |||
| Номинальная скорость вращения | Об/мин | 1480 | |||
| Масляный насос | Тип | Поршневой насос переменного рабочего объема | |||
| Номинальное давление | МПа | 35/35 | |||
| Пропускная способность | Мл/об | 71/28 | |||
| Масляный бак | Полезный объем | Л | 200 | ||
